技术文章 | 高精度气体配气仪的应用及选购方法

更新时间：2025-11-17

浏览次数：37

智能配气仪是用于将两种或两种以上的气体（市面上多为两种），按照一定比例进行配比、混合并输出设定浓度气体的仪器。

高精度配气仪的主要应用：

1. 得到更小的浓度的气体

ppm 级的标准气体容易制备，市场上可以买到，但ppb浓度级别的气体很难制备出来，只能通过气体稀释装置动态获得。例如，用1ppm的气体稀释100倍，可得到10ppb的气体。

2. 节约使用气体的成本

事实上一瓶高浓度气体与低浓度气体成本基本一样的，用户通过订购高浓度气体，用配气仪稀释后使用的方式，来节约用气的成本，例如，如果每个月用100瓶某浓度的气体，那么，定购100倍原浓度气体稀释成1%使用，就可节省约99瓶气的成本。

3. 多种不同浓度试验和校准

在产品研发和科学试验中，需要同一气体的各种浓度，如电化学烟气分析仪的交叉干扰修正实验，就需要配气仪来输出各种所需要浓度，因此，配气仪常常作为气体分析仪的配套设备。

如何选购配气仪？

1. 选择配气仪类型

目前市面上销售的配气仪按工作原理来分主要有两种：一种采用质量流量原理的配气系统，另一种是采用电磁阀原理的配气系统。

电磁阀法原理的优点是经济实惠，能满足基本的实验室要求，但稳定性和溯源性相对较差。而质量流量法是国际上普遍使用的配气仪原理，采用高品质质量流量控制器，精度高，稳定性好，基本不受温度压力的影响，从而避免在不同区域，不同环境使用时受到温度压力影响。

2. 明确自己的用途

1）通常会配哪些气体?常温下是气态还是液态？

2）每种标准气体日常用气量大不大？

如果用气量不大而且同一类气体浓度变化不是很多，建议还是购买瓶装气体比较经济实惠。使用配气仪配制标准气体的优势就是可以用同一种浓度的瓶装气连续稀释到自己想要的一系列标准气体，节约气体，节省气瓶占地和用气费用，另外还能很方便地配制一些瓶装气不太容易配制的气体，比如说ppm或ppb级别的 NH3，H2S，SO2，HCL 等易被吸附的腐蚀性气体。

3）配制几个组份的气体？有没有现成浓度的瓶装气体?

比如说现有一瓶1000ppm以下的 CO/N2 瓶装气，如果需要配制1000ppm以下几个系列的标准气体，那就适合用配制两个组份的配气仪比较适合，如果说需要配制两个组份以上的标准气体，则需要采用多组分配气仪。配气系统需要有已知浓度的瓶装气。

3. 选择合适浓度的瓶装标准气体

配气仪可以配制ppm至%含量浓度的气体，但不是说用一瓶*浓度的纯气就可以配制ppm级别的标准气体，而是需要根据合理的稀释比例以及要配制的标准气体来反推选择合适浓度的瓶装气体，我们通常建议客户使用的稀释比例为300:1左右，如果说我们要配制的标气为100ppmCH4+N2，根据300:1建议配制30000pmm(即3%)的CH4 标准气体来作为源标气，这样的话就能满足仪器的精度±1.5%的要求，当然，如果对精度要求不是很高也可以按3000:1或更大的稀释比例来配制标气。

4. 如何选择配气系统的附件

配气仪要求的主要附件有减压阀和瓶装气，有的客户还会要求用铝箔气袋。对减压阀的选择，可以选择双级减压阀，对非腐蚀性气体，选用普通铜镀镍等普通减压阀即可，对腐蚀性气体一定要选用316不锈钢减压阀，同样，对腐蚀性气体，瓶装气的瓶阀也要选用不锈钢瓶阀，否则就会有危险。对减压阀可以选择卡套式，也可以选用螺纹式，输入压力0-25MPa，输出压力为0-0.6MPa即可。瓶装气要选用有有制造计量许可证资质企业的标准瓶装气体为宜。

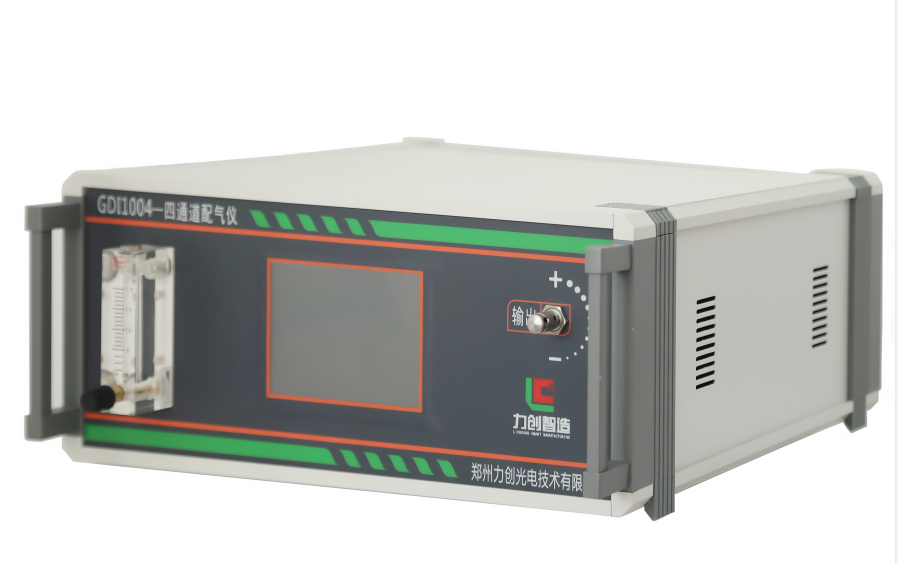

推荐产品：多组分动态配气仪

力创智造的高精度GDI1004型多组分动态配气仪是为气体分析、测试类仪器的标定、校准和检测的需要而开发的。它可以用来配备多组分的标准气体，也可以直接用于气体测试仪器的校准、检测和分析方法的检验，尤其适用于可燃气体报警器、气体检漏仪、有害有毒气体分析器及其他气体分析仪的标定、检定、测试、校准和气体传感器的性能评价。

仪器特点

l计算机智能控制，触摸屏点按操作，方便、快捷；

l触摸操作与屏幕显示,显示屏最上方显示年月日、仪器名称、时间；

l装置的管路内表面均具有抗腐蚀、低吸附特性，对酸性气体及有毒有害气体均可配置；

l装置可同时配制四组分标准气体，也可分别配制一、二、三组分标准气体；

l自动调零，预热结束后系统自动调整MFC的零点或从预热调零页面重复调零；

l单通道流量控制功能。

主要性能参数

GDI1004 多组分动态配气仪
四路质量流量控制器（MFC）流量控制范围(每分钟) 注：最小流量是最大流量的2%	通道	最小流量	最大流量
	A路	40ML	2000ML
	B路	20ML	1000ML
	C路	10ML	500ML
	D路	10ML	500ML
最大稀释倍数	200:1 （可定制）	最大输出流量	2000mL/min (可定制)
质量流量控制器线性	0.5%F.S.	质量流量控制器重复性	±0.2% FS
预热时间	5min	环境温度	5℃～45℃
质量流量控制器精度	±0.35%F.S.（＜35% F.S.） ±1.0% S.P. (≥35% F.S.)
自动调零	预热结束后自动调整MFC的零点
电源	AC 220V 50Hz
配制气体种类	CO2,H2,H2S,SO2,SF6,N2,CF4,Air,CO,NO,NO2,NH3,O2,HF,CH4,CL2,Ar,C2H2,C2H4,C2H6,C3H4,C3H6,C3H8，C4H6,C4H8,C4H10,C5H12,CH3OH,C2H6O,C2N2,HBr,HC1,HI,He,Kr,N2O,PCl3,PH3,SO2F,SO2F2

应用领域

主要应用于大中专院校的气测实验室、科研院所、计量院以及从事气体分析仪器研发和气体检测领域的高新技术企业。
